電機定子綜合測試系統

一、系統設計依據標準:

1. 電機產品試驗項目和方法均符合下列標準，但不僅限于下列標準。

2. GB 755-2008/IEC 60034-1:2004 《旋轉電機定額和性能》

3. GB/T 1032-2012《三相異步電動機試驗方法》

4. GB/T 9651-2008《單相異步電動機試驗方法》

5. GB 14711-2013《中小型旋轉電機安全要求》

6. GB 112350-2009 《小功率電機安全要求》

7. GB/T 22719-2008 《交流低壓電機散嵌繞組匝間絕緣》

該測試系統軟件采用全新的Windows10操作系統，全中文界面，人機對話簡捷方便，系統軟

件中設立有電機定子標準參數數據庫(數據庫可按日期、序號，電機型號等儲存，也可根據用戶

要求設立),標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記

錄和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并

可將測試數據導出到Excel表格，還可根據用戶要求進行表格設計。

該系統操作簡單易學，具有高安全可靠性及抗干擾能力，此系統適用于實驗室及生產車問。

系統軟件可根據客戶要求定制。

二、測試項目

1.直流電阻(含熱敏電阻或PT100兩組)

2. 電感測試

3. 電容測試

4.絕緣電阻

5.臣間測試

6.工頻耐壓

三、適用范圍:

1. 直流電阻: 0. 005~2000

2.電感測試: 0. 01H~9999H

3.絕綠電阻: DC100~2500V，1~ 4999M0

4. 匝間電壓: 200~ 12000Vp

5.耐壓電壓: 100~ 5000Vac

6. 電容測試: 0. IpF ~ 400nF

四、測試系統特點

1. 測試接線方式:單工位3線輸出測試

2.一次接線完成全部測試項目，不測試的項目可以屏蔽，每個項目均具有單獨選擇的測試

功能。

3. 數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式。井

按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據

甲方要求做上指定logo和公司名稱。

1. 具有高安全性能，有很好的防護措施。

5.旋向電源設備自帶， 甲方不用再配，即方便又節省資金

6.設備具有條碼掃描功能，也具有條碼或二維碼打印功能，硬件另配。

7. 具有今后與廠局域網連接的功能，硬件部分另行配備。.

8. 向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫

中的數據。

9. 采用20時16: 9高清液晶大顯示屏。使人眼睛長期觀看不顯疲勞。

10.未盡事宜可面談協商。

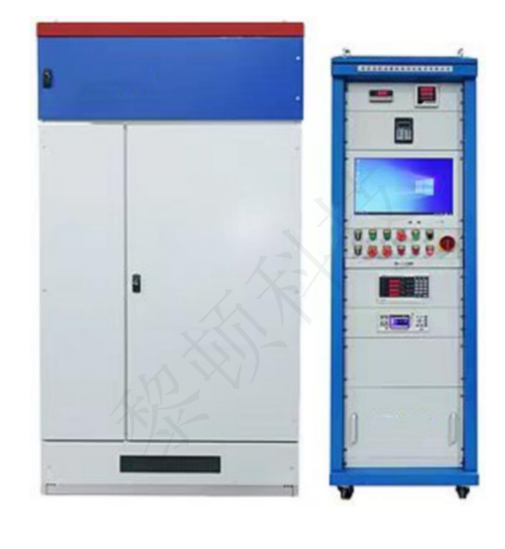

五、系統例圖

更多詳情咨詢技術人員
