低氣壓溫濕度綜合試驗箱

一、概述：

高低溫低氣壓試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、電

子產品、各種電子元器件在高溫、低溫、低氣壓和溫度-低氣壓環境因素的可靠

性及失效性。

二、滿足標準：

GB/T2423.1-2008 低溫試驗方法 Ab

GB/T2423.2-2008 高溫試驗方法 Bb

GB/T2423.3-2008 試驗 Ca: 恒定濕熱試驗

GB/T2423.4-1993 試驗 Cb：交變濕熱試驗

GB/T2423.21-2008 低氣壓試驗方法 M

GB/T2423.25-2008 低溫/低氣壓綜合試驗 Z/AM

GB/T2423.26-2008 試驗高溫/低氣壓綜合試驗 Z/BM

GB105861 濕熱試驗箱技術條件

GJB150.2A-2009 低氣壓（高度）試驗

GJB150.3A-2009 高溫試驗

GJB150.4A-2009 低溫試驗

GJB150.19-86 溫度-濕度-高度試驗（注 2）

GJB1032-1990 電子產品環境應力篩選辦法

GJB899A-2009 可靠性鑒定試驗和驗收試驗

GJB360A-1996 方法 105：低氣壓試驗

GB/T10590-2006 高低溫/低氣壓試驗箱技術條件

三、組成部分：

本試驗箱由：環境艙體（承壓艙）、輔助氣罐、空氣循環系統、氣壓控制系統和電氣控制系統，制冷系

統組成。

環境艙體（承壓艙）分內外箱體構成，中間用玻璃棉保溫處理，輔助氣罐采用圓柱罐體加封頭滿焊焊接

而成，用于實現快速減壓功能，安全可靠。

空氣循環系統由蒸發器、加熱器、長軸離心風機組成。

氣壓調節系統由真空泵，真空擋板閥，真空電磁閥，高精度真空規及不銹鋼管路組成。

環境條件

溫度：5℃～35℃

相對濕度：≤85%

氣壓：86kPa～106kPa

供電條件

AC380V±10% 50Hz±10% 三相四線+保護地線

******功率：45kW

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是

獨立供本設備使用

禁止使用閘刀開關或電源插座

開關離設備不超過 2 米的位置

冷卻循環水條件

水溫≤ +30℃（不結冰）

供水壓力：0.3MPa～0.45MPa

流量≥10t/h

水管接頭：制冷機上備 2”外螺紋接頭 1 對

其他要求：（1）符合 GB 50050-1995 工業循環冷卻水處理設計規范；（2）建

議水路上安裝靜電水處理器（除垢、滅藻）；（3）如果使用空調系統的冷凍循

環水，請用戶預先申明

儲存條件要求

設備不工作時，環境的溫度應保持 0℃～+45℃以內,并保持干燥。

當環境溫度低于 0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲

壞管道。

黎頓科技 上海黎頓電子科技有限公司 021-31780370 www.hqsugxl.cn 黎頓科技

電氣控制系統由配電柜，配電板及控制器等電氣元器件組成。

制冷系統由復疊制冷機組夠成。

設備的結構原理詳見“圖 1 低氣壓高低溫試驗箱結構原理圖”所示。

設備的外形尺寸圖詳見“圖 2 低氣壓高低溫試驗箱主視圖”

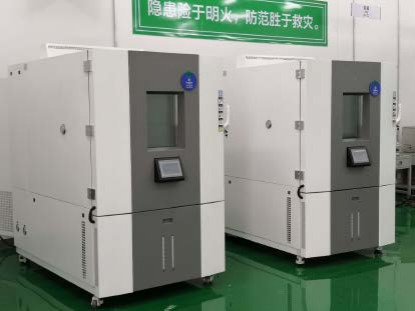

四、例圖
