充電樁實驗室綜合測試平臺建設技術方案（直流型式試驗）

一、概述

隨著國家加快新能源汽車的推廣應用，國家指導提岀充電設備數量比電 動汽車數量適量超前的意見。與此同時，國家統一了充電設備的技術標準， 大大的推進了電動汽車充電設備的建設。因此，電動汽車及其充電設備岀現 了勢不可擋的發展勢頭，特別是制造充電設備廠家，由于設計門檻低，近幾 年岀現數量井噴的現象，這些企業的技術能力參差不齊，電動汽車也存在類 似情況。而電動汽車與充電設備的質量直接關系到人身財產安全、互聯互 通、公平交易、環境污染等情況。

為推進電動汽車充電設施實驗室的自動化檢測，我司研制岀高度自動化 的實驗室全性能檢測平臺，檢測人員只需根據軟件提示配合簡單的刷卡啟 停，即可完成包含NBT33008.1/.2的型式試驗項目、國網營銷部45號文件相 關項目、計量檢定項目、互操作性檢測項目以及協議一致性檢測項目的檢 測。

針對充電樁的型式試驗，出廠檢測等測試，目前國內參考標準主要為

NB/T33008.1及NB/T33008.2.該標準在19年的1月份也進行了更新。

我司針對充電樁的型式試驗以及出廠檢測，推出了針對性的實驗室檢測 產品，具備N(xiāo)B/T33008.1/.2電參量相關的所有測試項目。我司相對于市場同 行的實驗室檢測裝置，具備以下優點：

使用了內置錄波模塊的電參數測量裝置，避免了市場部分廠家推出 的“功率分析儀+示波器+接口模擬器（或CAN分析儀）”的模式，導致BMS通信報文無法與充電樁的實際輸出信號實現同步的功能，造成控制時序?yàn)?quot;假同步”，互操作性故障測試等功能測試結果不準確等現象。

1.使用內置標準表的電參數測量模塊，精度等級高達0.05級，具備法 定第三方檢測或校準證書，具備充電樁的計量檢測功能，同時，避 免了功率分析儀的使用，降低成本。

2.使用了 “雙AD采樣模式”的電參量測量模塊，具備頻域特征檢測模 式，可實現大部分項目充電樁內部“免接線”的測試方式，極大提高測 試效率，同時，系統自身具備常規的輔助觸點接入檢測模式，測試 模式用戶自由選擇。

3.集控平臺均具備wifi熱點功能，語言提示功能等，可試驗無線設備進 行遠程操控，提高用戶體驗。

4.自動化程度高，避免傳統的手動模式（例如示波器部分信號手動獲 取等），效率高。

5.計量檢定、互操作性、協議一致性、能標型式試驗、出廠檢驗等模 式均具備，一套系統全解決。

二、檢測平臺技術指標

2.1建設目標

本測試平臺建設完成后******可滿足******單臺400kW直流充電機測試（由 購買的可調電源以及負載容量決定）。平臺試驗?zāi)芰υ斠?jiàn)2.6測試平臺具備的 試驗檢測能力。

2.2使用條件

2.2.1環境條件

海拔高度：＜3000m

使用場所：室內

環境溫度：-5°C?40°C

環境濕度：＜ 90%

使用溫度：0°C?40°C

工作位置：垂直地面安裝。

使用場所：A.無爆炸危險介質，周?chē)橘|(zhì)中不含有腐蝕金屬的破壞絕緣的 介質及導電介質，不允許有明顯的水汽及有較嚴重的霉菌；B.具備防御雨、雪、風、沙的設施及消防設施。

2.2.2試驗系統電源要求

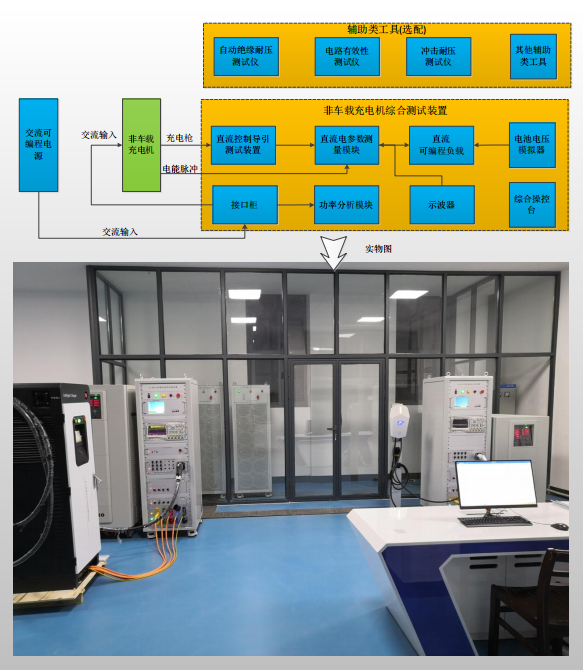

                                                                                          圖1為檢測平臺系統結構圖:

驗系統由三相可調電源、充電機實驗室檢定裝置、接口柜、遠程電腦 及后臺軟件、安規設備和直流可編程負載組成。

1）充電機實驗室檢測

充電機實驗室檢測裝置由三相可調電源、控制臺、接口柜、示波器、非 車載充電機電參數測量裝置、非車載充電機控制導引測試裝置以及三相多 功能表組成。

通過直流充電機實驗室檢定裝置中的電參數裝置與直流負載配合，可進 行電能計量誤差測試；通過直流充電機實驗室檢定裝置中的功率分析儀與 直流負載配合，輸出電壓誤差檢驗、輸出電流誤差檢驗、穩壓精度檢驗、穩流精度檢驗、限壓特性、限流特性、軟啟動檢驗、效率檢驗等；通過直 流充電機實驗室檢定裝置中的控制導引測試裝置內部的BMS模擬器，可 進行BMS通信鏈路層測試、BMS通信應用層測試、BMS通信協議規范測 試等；通過直流充電機實驗室檢定裝置中的電參數裝置、三相可調電源輸 出和直流負載，可進行輸入過壓保護檢驗、輸入欠壓保護檢驗、輸岀過壓 保護檢驗、輸岀短路保護檢驗、輸出過流保護試驗、輸岀電流控制時間、 輸出電流停止速率檢驗等；通過后臺軟件和人工配合，可測試顯示功能檢 驗、輸入功能檢驗、連接異常檢驗、急停功能檢驗、充電方式檢驗等；通 過示波器檢測充電機的輸出，可進行紋波系數檢驗等。通過安規設備，可 進行絕緣電阻檢測，絕緣耐壓，沖擊耐壓等測試；

直流充電機無論內置是三相交流電能表或直流電能表均可通過直流充電 機檢定裝置來檢定電能，當直流充電機有電能脈沖輸出時，可使用低頻脈 沖法，當直流充電機無電能脈沖輸出時可實現電能比較法實現對電能的校驗。試

另外，系統使用信號特征檢測的方式，可對線路中的繼電器動作時的信 號變化，進行特性識別，從而判斷出線路中的繼電器的狀態和動作，從而 對互操作性項目進行檢測時，可避免對充電機的內部進行接線，安全高效。

2.6測試平臺具備的試驗檢測能力

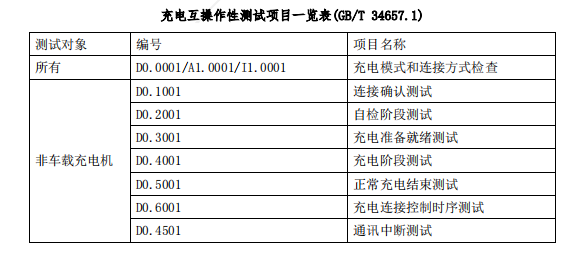

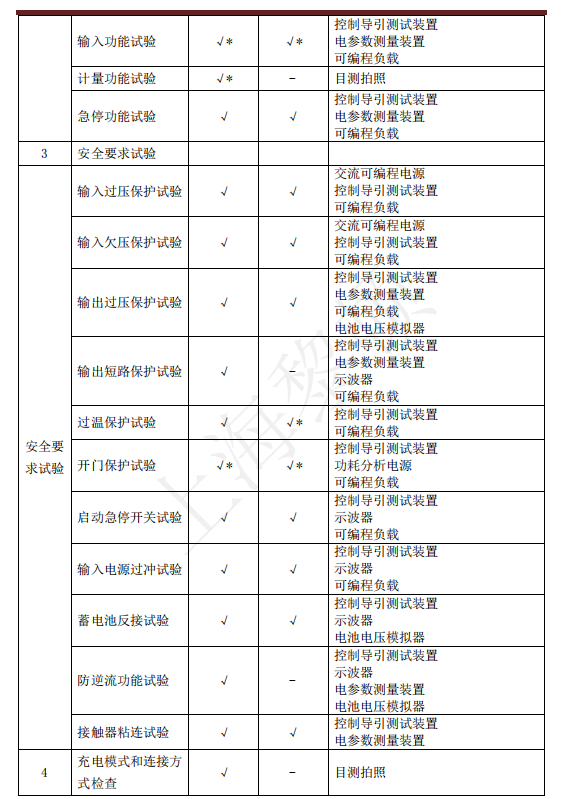

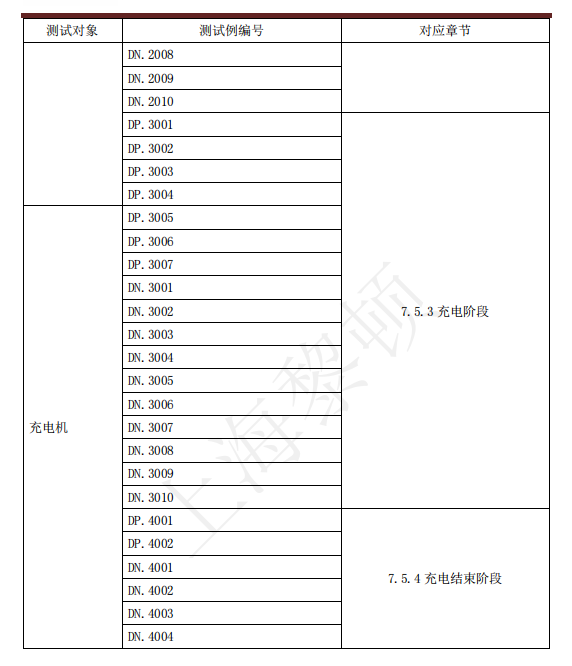

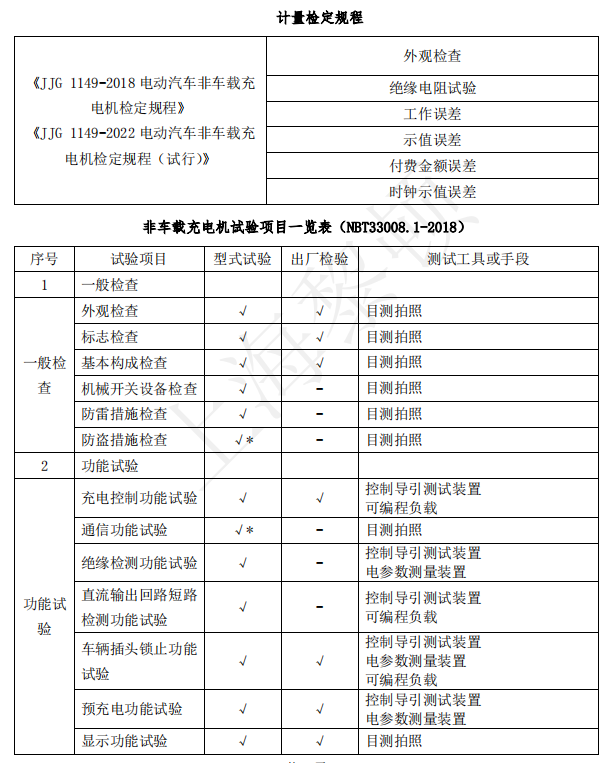

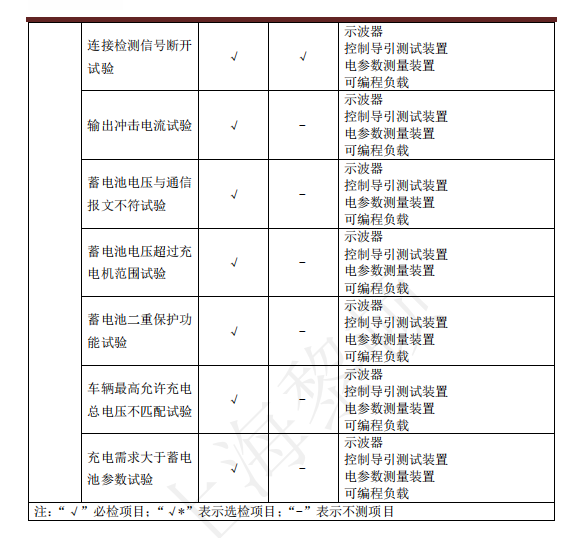

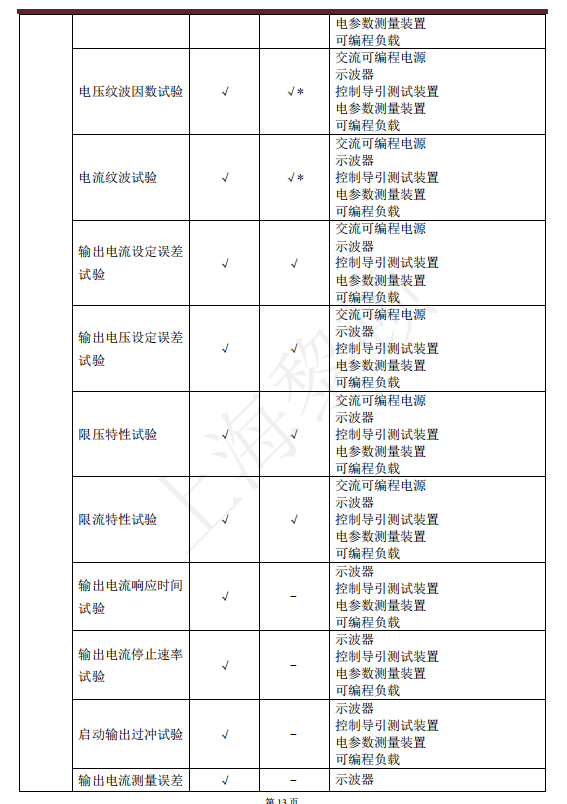

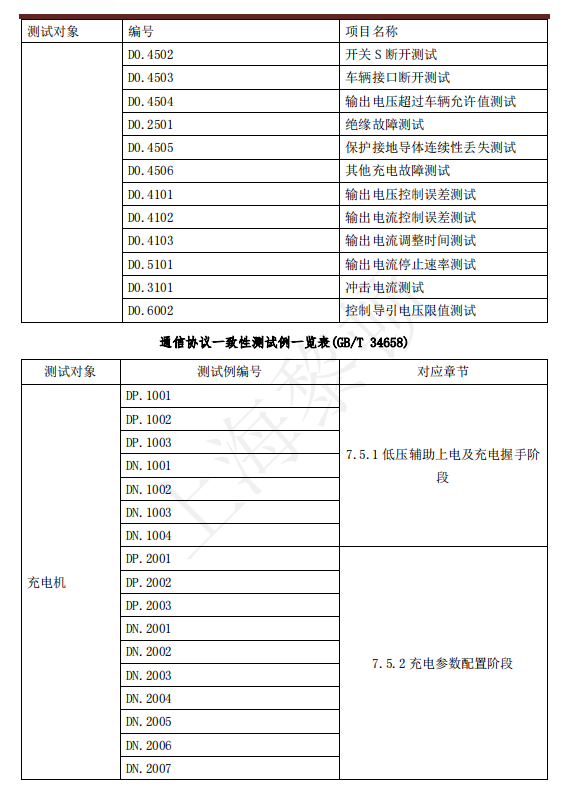

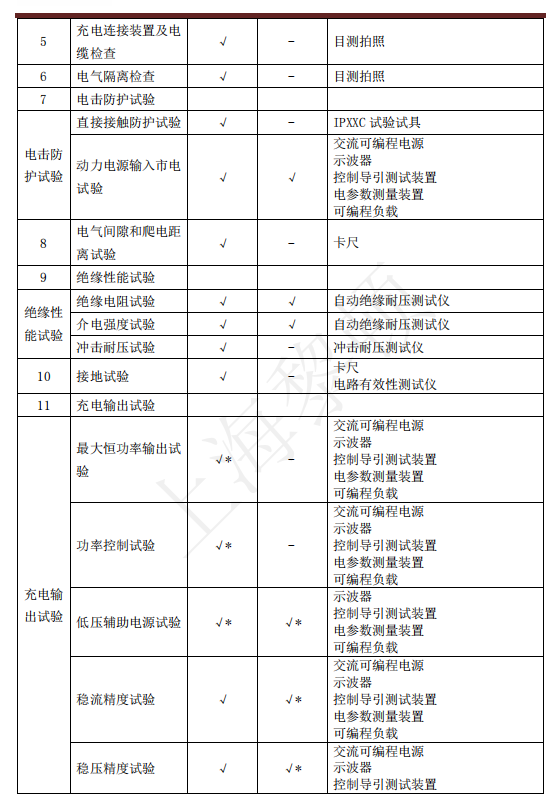

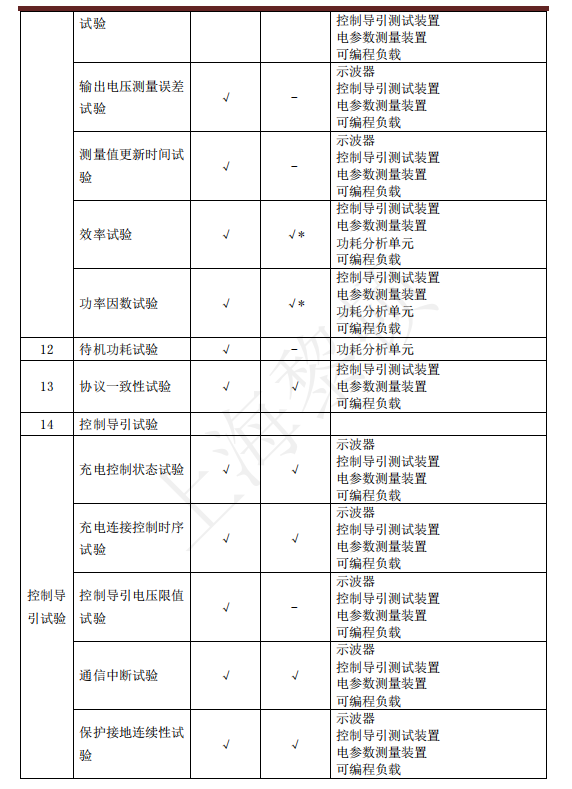

充電機實驗室檢測裝置測試系統可對下列表格所示項目進行測試并自動生 成報表。
